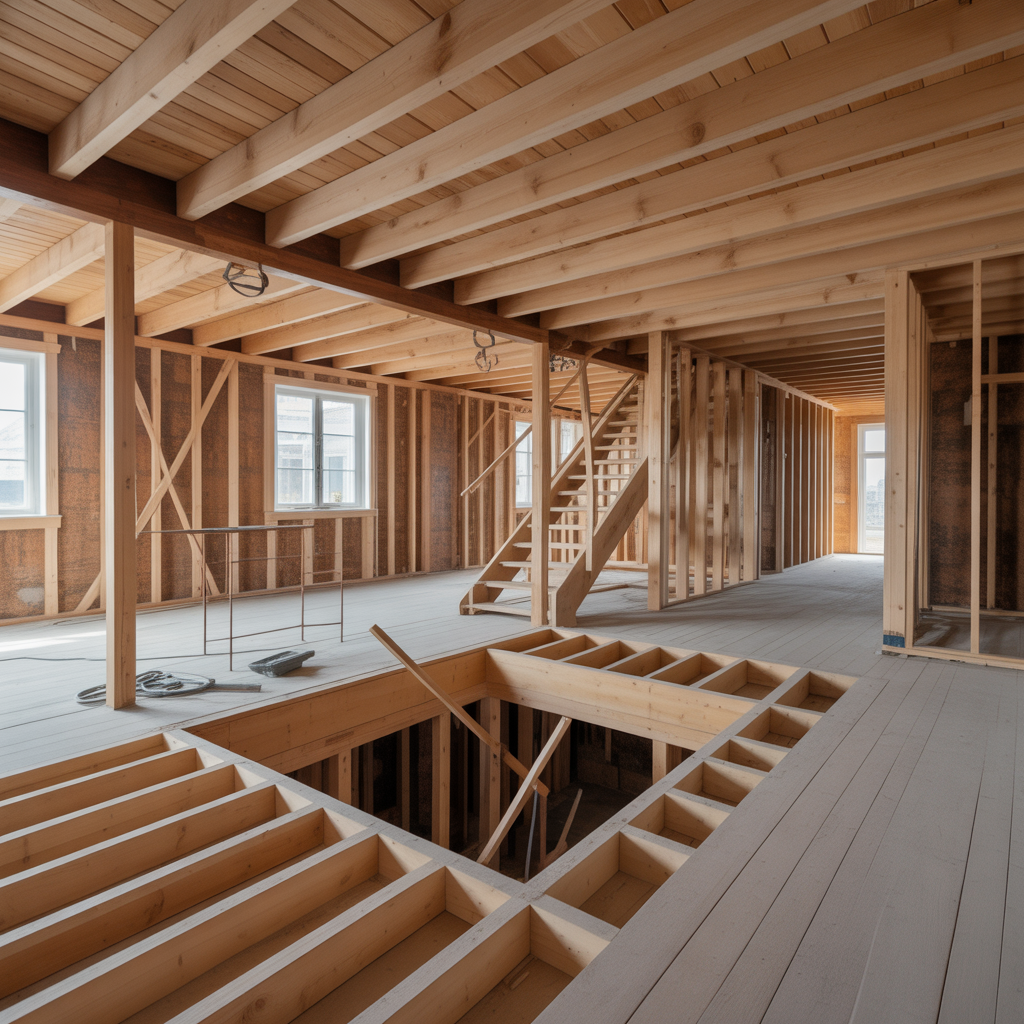

Så planerar och förstärker du trappöppningar i träbjälklag

Ett trapphål i ett träbjälklag påverkar både bärighet, brand och ljud. Här får du en praktisk genomgång av reglerna, hur du förstärker rätt och vilka kontroller som minskar risken för knarr, sprickor och sättningar.

Vad ett trapphål innebär – orientering och förutsättningar

Att öppna ett golv för en trappa betyder att du tar bort delar av de bärande bjälkarna. Lasten som tidigare bars av de kapade bjälkarna måste ledas om via en avväxling (förstärkning som tar upp och fördelar laster) till bärande väggar, pelare eller nya balkar. Samtidigt förändras brandcellsskydd och akustik, och genomföringar för el, vatten och ventilation kan hamna i vägen.

Vanliga utgångslägen är befintliga småhus med 45–70 mm bjälkar c/c 600, äldre hus med kraftigare dimensioner eller renoveringar där limträ/stål redan finns. Ritningar och en fukt- och skadekontroll av bjälklaget är viktiga startpunkter, liksom en tydlig placering och storlek på trappan (gånglinje, huvudhöjd och vilplan).

Regler, tillstånd och ansvar

Att skapa ett trapphål i ett bjälklag räknas normalt som en ändring av bärande konstruktion. Det kräver i regel en anmälan till byggnadsnämnden och startbesked innan arbetet påbörjas. Ofta behövs även en kontrollansvarig (KA) och en kontrollplan. Bygglov kan krävas om du samtidigt ändrar planlösning som påverkar brandskydd eller fasad, men anmälan är den vanligaste vägen vid rent konstruktiva ingrepp.

Dimensionering och utförande ska följa Boverkets byggregler (BBR) och EKS, med beräkningar enligt Eurokod 5 (trä) eller Eurokod 3 (stål) om stålbalk används. Utöver bärförmåga ska du uppfylla krav på brandmotstånd, ljudisolering och säkerhet mot personskada. I praktiken betyder det att trappöppningen och trappschaktet ska ha minst samma brand- och ljudprestanda som det avskilda bjälklaget hade innan.

• Formell åtgärd: anmälan och startbesked innan håltagning.
• Tekniska krav: BBR/EKS, dimensionering enligt Eurokod.
• Kontroll: kontrollplan, egenkontroller och ofta KA.

Bärande principer och förstärkning runt trapphål

Grundidén är att kapa så få bjälkar som möjligt och ersätta borttagen bärförmåga med avväxlingsbalkar och trimmerbjälkar. En trimmer är en dubblerad bjälke som bildar öppningens kant. De kapade bjälkarnas ändar fästs i trimmern med bjälkskor, skruv eller bult som är dimensionerade för både böj- och skjuvkrafter.

Val av förstärkning beror på spännvidd, last och möjlig bärlina:

• Dubblade träbjälkar i konstruktionsvirke. Vanligt vid mindre öppningar och korta spännvidder. Förstärks ofta med konstruktionsskruv enligt mönster.
• Limträbalk (GL-tvärsnitt). Ger hög bärförmåga med låg vikt. Bra när öppningen är bred eller spännvidden är större.
• Stålbalk (t.ex. IPE/HEA). Slank lösning vid låga bygghöjder. Kräver noggrann rostskyddning och brandinklädnad.
• Bärande vägg eller pelare under. Om möjligt kan last ledas ner via ny eller befintlig bärlina.

Säkerställ att upplag (anliggningsytor) är tillräckligt bärkraftiga. Punktlaster får inte hamna på icke-bärande innerväggar. Kontrollera även nedböjningskrav (komfort och sprickrisk), vanligen L/300 eller bättre för bostadsbjälklag. Vibrationer kan bli påtagliga i smala, förstyvade partier – lägg till avsträvning eller tyngre balk om beräkningen visar risk.

Arbetsgång – från förstudie till färdigt schakt

Planera arbetet så att huset förblir stabilt under hela processen. Särskilt viktigt är tillfälliga stöttor och ett tydligt arbetsskydd.

• Förstudie: Mät upp, öppna försiktigt för att se verkliga bjälklagsdimensioner, lokalisera installationer, fukt och skador.
• Dimensionering: Låt konstruktör ange balkdimensioner, infästningar, upplag och brand-/ljudlösningar.
• Tillfälliga stöttor: Montera stämp under området innan du kapar något bärande.
• Förmontering: Lägg in trimmer/avväxling där möjligt, förborra och märk upp infästningar.
• Kontrollerad kapning: Kapa bjälkarna enligt ritning, en i taget, och fäst ändarna i trimmer med bjälkskor/skruv.
• Upplag och lastväg: Säkerställ lastöverföring till vägg/pelare/balk med syllskor, pelarfötter eller stålplåtar.
• Återbyggnad skivor: Montera undergolv, brand- och ljudskivor med rätt skruvavstånd och förband.
• Slutlig inbyggnad: Klä trappschakt med gips eller annat godkänt material enligt brand- och ljudkrav.

Brand, ljud och fukt – ofta underskattade frågor

När ett bjälklag öppnas bryts ofta brand- och ljudskikten. Följ den brandtekniska klass som gällde för bjälklaget. I småhus handlar det ofta om EI 30, i flerbostadshus kan det vara högre. Tätningar runt trappschakt och genomföringar ska brandklassas, och stål måste brandskyddas med skivor eller färg enligt anvisning.

Ljudkraven omfattar både luftljud och stegljud. Använd dubbla gipsskivor, täta skarvar, lägg in mineralull i hålrum och undvik stumma kopplingar mellan schakt och kringliggande väggar/golv. Bevara eller återställ ångspärr och vindtätning där de bryts. Skydda alltid öppet trä mot fukt under byggtiden.

• Brand: täta med godkända brandmassor/kragar, klä schaktet enligt krav.
• Ljud: elastiska fogar, skivdubbling, mineralull i hålrum.
• Fukt: väderskydd vid öppna konstruktioner, återställ ångspärr kontinuerligt.

Kvalitetskontroller och vanliga misstag

Följ upp med egenkontroller och dokumentera före/efter. Små avvikelser i förband och upplag ger ofta stora följder i form av knarr och sprickor.

• Kontrollpunkter:
  • Rätt balkdimensioner och träkvalitet, fuktkvot i trä högst cirka 16 % vid inbyggnad.
  • Infästning: rätt typ och antal skruv/bult enligt ritning; inga skruvar för nära kant eller i ändträ utan förstärkning.
  • Upplag: full anliggning, tryckfördelande plåtar där det behövs, inga punktlaster på icke-bärande vägg.
  • Nedböjning och vibrationskomfort kontrollerade efter lastpåslag.
  • Brand- och ljudtätning dokumenterad med foto före inklädnad.
• Vanliga misstag:
  • Kapning av bärande bjälke utan tillfälliga stöttor.
  • Underdimensionerad trimmer/avväxling eller saknade bjälkskor.
  • Glömd anmälan och startbesked – kan leda till byggsanktionsavgift och rivningskrav.
  • För liten fri höjd över trappan (huvudhöjd) och fel placerad gånglinje.
  • Ignorerad brand- och ljudåterställning runt trappschaktet.
  • Påträffade installationer kapas eller flyttas utan fackmässig hantering.

Sammanfattningsvis: börja med förstudie och dimensionering, säkra lastvägar med korrekt avväxling, och återställ brand och ljud noggrant. Med rätt planering och kontroller får du ett trapphål som håller, känns stabilt och uppfyller kraven över tid.
